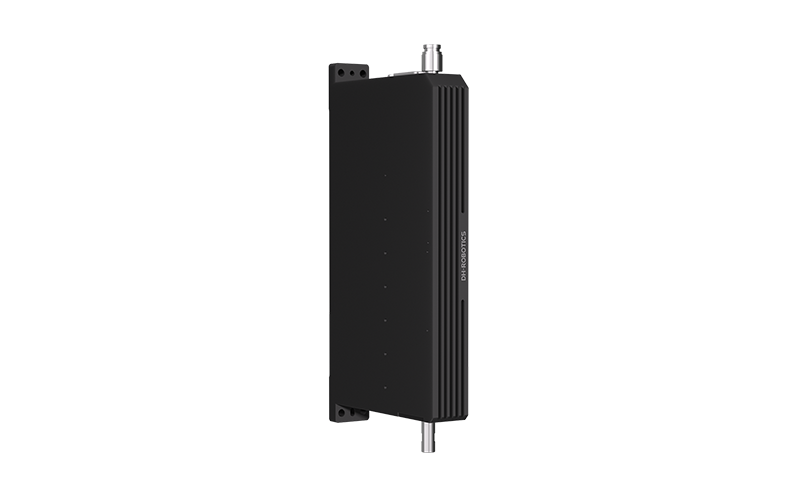

Серия DLSR это прецизионные актуаторы с функцией вращения экономичной серии с точностью усилия 10 г. Незаменимы в составе автоматических линий по сборке и тестированию электронного оборудования и узлов.
Соотношение Цена\качество
Cерия DLSR разработана для проектов, где требуется практичное и доступное по цене решение. Актуаторы DLSR построены на базе высококачественных компонентов для достижения наивысшей надежности.
Вертикальное перемещение + Вращение
Актуаторы серии DLSR предоставляют функции вертикального перемещения с контролем скорости, усилия и положения, плюс вращение с контролем углового положения.
Высокая производительность
Быстрый отклик, высокая скорость и высокая частота (до 30 Гц без нагрузки), ресурс сотни миллионов циклов, стабильность и долговечность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр;DLSR-25-50
Максимальное усилие, Н;26,0
Номинальное усилие, Н;8,0
Ход, мм;50,0
Точность усилия; ± 10 г
Постоянное усилие, Н\А;6,6
Максимальный крутящий момент, Нм;0,03
Максимальная скорость вращения, об\мин;800
Линейное разрешение (оптич. энкодер), мкм;0,5
Линейное разрешение (магн. энкодер), мкм;1,0
Повторяемость позиции (оптич. энкодер), мкм;±2
Повторяемость позиции (магн. энкодер), мкм;±5
Разрешение поворотного энкодера, лин;2 000
Масса, г;1 170
Габаритные размеры, мм;200х115х25
Питание;24В ± 10%
Номинальный ток, А (движение\поворот);1,2\0,8
Пиковый ток, А (движение\поворот);4,0\1,2
Рекомендуемая нагрузка, г; до 150
Рекомендуемый момент инерции, г\см²;20
Класс IP;IP 40
Условия эксплуатации;0~40°C,85% RH
